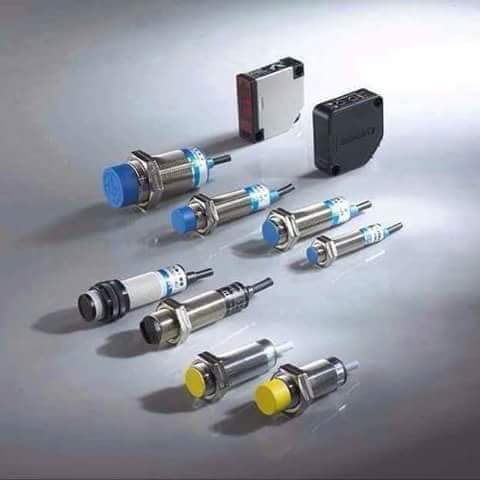

حساس البروكسيمتي او الحساس التقاربي Proximity Sensor :
هو عبارة عن جزء الكتروني تتغير وضع نقاطه الكهربية عند مرور اوثبات جزء مادي (معدن -ورق-كرتون -زجاج وغيره) امامه بدون تلامس بين الجزء الميكانيكي المتحرك وهذا الحساس
وهو نوعان:
1-الحساس التقاربي الحثي inductive proximity sensor
2-الحساس التقاربي السعوي capactive proximity sensor
مثل الحساس التقاربي الحثي الا انه يشعر بالاشياء الغير معدنية كالورق والقماش وغيرها
الحساس التقاربي الحثي:
يستخدم في تحديد المواد المعدنية فقط عند اقترابها منه بمسافة معينة
من اهم مميزاته انه يتأثر بدرجة بسيطة بالرطوبة والاتربة والزيوت التي تتواجد بكثرة في المصانع
مكوناته:
1-رأس الحساس وله حالتين :
ا-مغطى بطبقة رقيقة من المعدن shielded يستشعر المواد القادمة من الامام فقط
ب-غير مغطى unshielded يستشعر المواد من الامام ومن الجوانب
2-مولد الفيض المغناطيسي inductive وهي عبارة عن وشيعتين كمبدأ المحولة
3-دارة المذبذب oscillator وهي عبارة عن دارة طنين تولد امواج ترددية لتهيئة الاشارة لدخولها الى المضخم كونها صغيرة
4-مضخم الاشارة trigger circuit detector يضخم الاشارة الضعيفة الاتية من المذبذب وهو الجزء المخصص في ملاحظة التغير في المجال المغناطيسي
5-نقاط خرج الحساس solid state outpot وتكون نقاط تلامس اما مفتوحةNO او مغلقةNCاو الاثنين معا مفتوحة NO ومغلقةNC
فكرة عمله:
يقوم الحساس التقاربي الحثي بتوليد مجال مغناطيسي بقيمة معينة وعند اقتراب مادة معدنية من الحساس يتولد بها تيارات دوامية eddy current فيؤدي ذلك الى حدوث فقد في الطاقة وبالتالي تقل قيمة المجال المغناطيسي
وهنا يأتي دور كاشف الدائرة trigger circuit detector الذي يقوم بملاحظة التغير في قيمة المجال المغناطيسي ويقوم بتغيير وضع النقاط في الحساس
كيفية توصيل الحساس التقاربي الحثي:
يعمل الحساس التقاربي الحثي على جهد متردد 220v او 110v او 60v
او على جهد مستمر 24 v وهو الاشهر او12v
وهو من حيث الخرج نوعان:
اولا اذا كان خرج الحساس سلكين يتم توصيل سلك بمصدر التغذية والطرف الاخر بالحمل الذي سوف يتحكم به الحساس مثلا كونتاكتور اوريليه
ثانيا:اذا كان خرج الحساس ثلاثة اسلاك يوجد منه نوعان:
النوع الاول pnp اي يحتوي على ترانزستور من النوع pnp
النوع الثاني npn اي يحتوي على ترانزستور npn
وفي النوعين غالبا يكون الوان الاطراف الثلاثة هم:
سلك بني اللون ويتم توصيله بالجهد الموجب للمصدر
سلك ازرق اللون يتم توصيله بالجهد السالب للمصدر
سلك اسود اللون يتم توصيله بالحمل المراد التحكم به مثل كونتاكتور او الى دخل plc
ويجب ان يكون جهد كويل الكونتاكتور نفس جهد المصدر
ويوصل الطرف الاخر للحمل حسب نوع الحساس
اذا كان pnp يوصل الى الجهد السالب للمصدر
واذا كان نوع الحساس npn يوصل الى الجهد الموجب للمصدر
تنبيه: عند تثبيت اكثر من حساس على سطح معدني واحد يجب مراعاة وجود مسافة معينة بين الحساسات حتى لا تتداخل المجالات المغناطيسية المولدة من كل حساس
تختلف المسافة بحسب نوع الحساس من حيث الرأس
اذا كان من نوع الرأس المغطى shielded يمكن تقريب المسافة
اذا كان من نوع الرأس الغير مغطىunshielded
تكون المسافة ابعد لانه يتحسس من الجوانب ايضا
